水泥窑内耐火浇注料的烘干与加热

文章出处：未知责任编辑：admin 人气：-发表时间：2020-06-18 14:35【大中小】

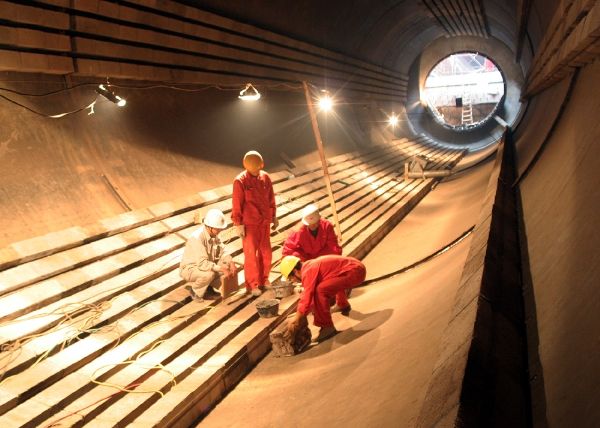

水泥窑内耐火浇注料之预热器和分解炉系统的烘干加热：

以一批施工的耐火浇注料算起，温度控制在25度左右的环境下，养护时间不少于24h；低水泥浇注料，养护时间应延长至48h。环境温度过低时酌情延长养护时间。

耐火浇注料经过养护获得一定的强度硬化后，可拆除模板和支架，经过24h干燥后进行烘烤作业。

耐火浇注料硬化干燥后，需升温至300度将浇注料内残余的水分气化脱水。基于浇注料结构致密性高，为防止水分蒸发过快的应力对耐火浇注料造成破坏，要严格控制升温速度，缓慢升温，具体如下：

以窑尾废气温度为准，升温速率为15℃/h，达到200℃时，保温12h。

后以25℃/h升温速率升至400℃，保温时间>6h。

升温至600℃(以窑尾废气温度为准)，保温>6h，如此时一级预热器没有达到烘干要求，应延长窑系统600℃时的保温时间。

分解炉和预热器系统烘烤完成需具备以下条件：

旋风预热器浇注孔的耐火浇注料贴近硅盖板一面的温度达到100℃时，持续烘干时间应>24h。

取干净的玻璃片，在一级旋风预热器入孔门处接触烟气，在玻璃上观察不到水气结凝现象后，持续保温6h。
