耐火浇注料技术要求

文章出处：未知责任编辑：admin 人气：-发表时间：2021-10-23 16:09【大中小】

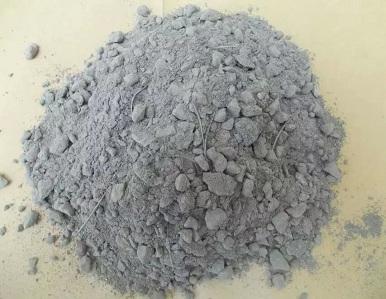

1.搅拌耐火浇注料的用水应采用洁净水。

　　2.浇注用的模板应有足够的刚度和强度，支模尺寸应准确，并应防止在施工过程中变形。模板接缝应严密，不漏浆。对模板应采取防粘措施。与浇注料接触的隔热砌体的表面，应采取防水措施。

　　3.浇注料应采用强制式搅拌机搅拌。搅拌时间及液体加入量应按施工说明执行。变更用料牌号时，搅拌机、料斗、称量容器等均应冲洗干净。

　　4.搅拌好的耐火浇注料，应在30min内浇注完成，或根据施工说明要求在规定的时间内浇注完。已初凝的浇注料不得使用。

　　5.整体浇注耐火内衬膨胀缝的设置，应按设计规定。若无规定时，每米长的内衬膨胀缝的平均数值，可采用下列数据：黏土耐火浇注料为4～6mm;高铝水泥耐火浇注料为6～8mm;磷酸盐耐火浇注料为6～8mm;水玻璃耐火浇注料为4～6mm硅酸盐水泥耐火浇注料为5～8mm。
